Name: INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP20 ; OPT-2-E1025-20
Brand: INVERTEK DRIVES
SKU: OPT-2-E1025-20
Price: 32292.75 RSD
Availability: OutOfStock

INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP20 ; OPT-2-E1025-20

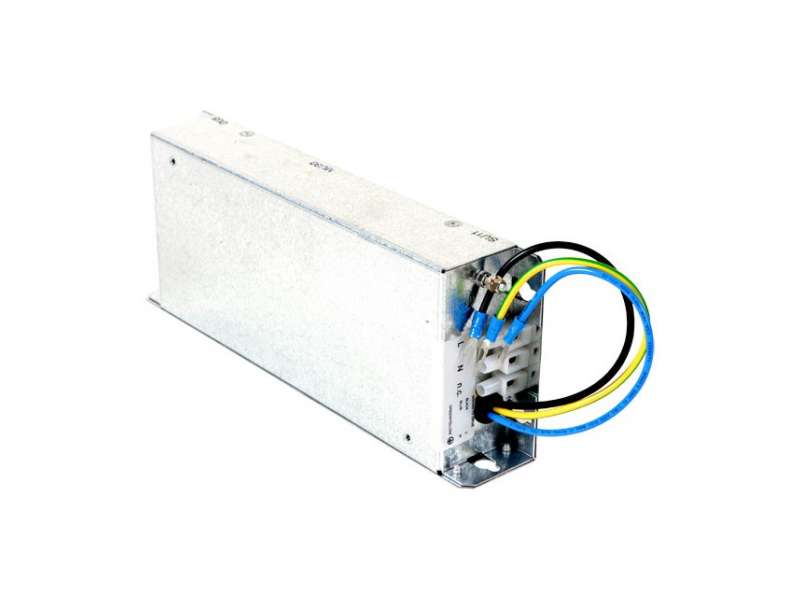

INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP20 ; OPT-2-E1025-20 - slika 1

INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP20 ; OPT-2-E1025-20 - slika 2

INVERTEK DRIVES EMC filter monofazni, struje do 25 A, IP20 ; OPT-2-E1025-20

Eksterni EMC filter, proizvođača Invertek Drives, monofazni , za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 25A. Izrađen...

Brand: INVERTEK DRIVES
Šifra: OPT-2-E1025-20
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 26.910,63

Cena sa pdv-om: 32.292,75

Kolicina:

Eksterni EMC filter, proizvođača Invertek Drives, monofazni , za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 25A. Izrađen u IP20 izvedbi.
Funkcija- Povećanje elektromagnetne kompatibilnosti

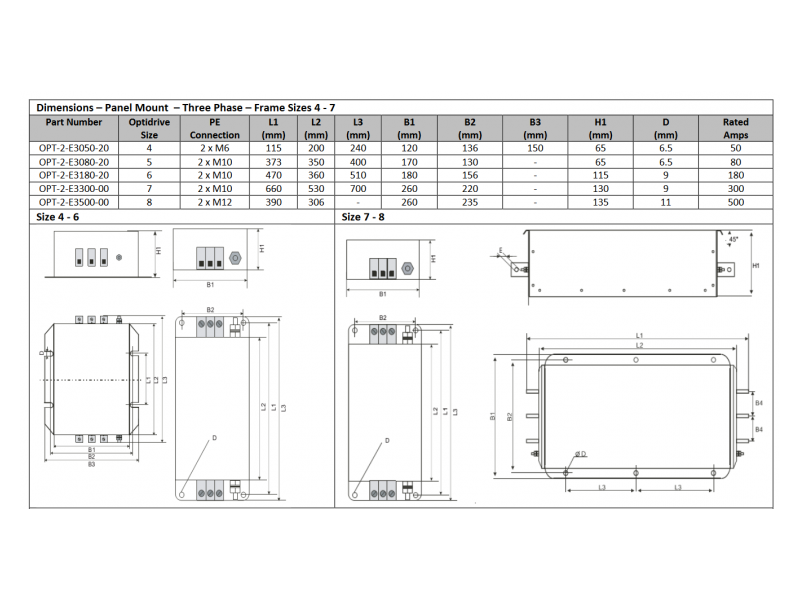

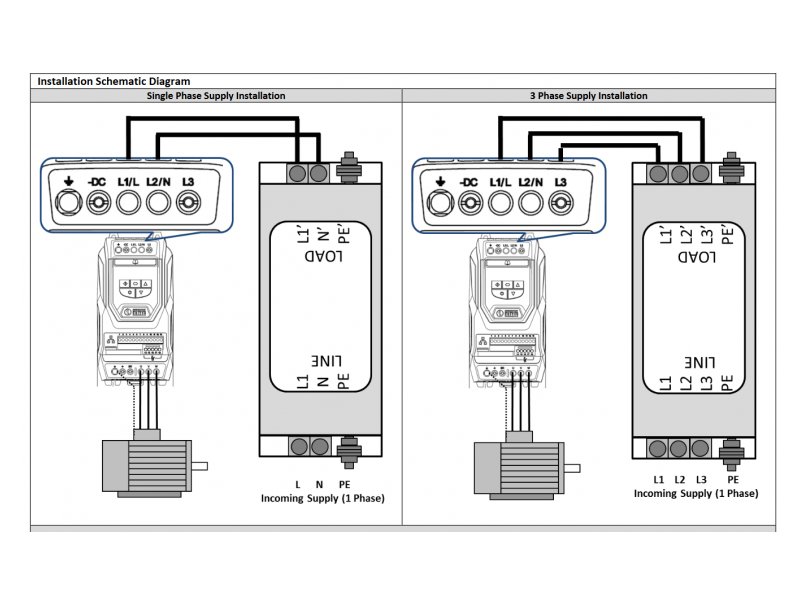

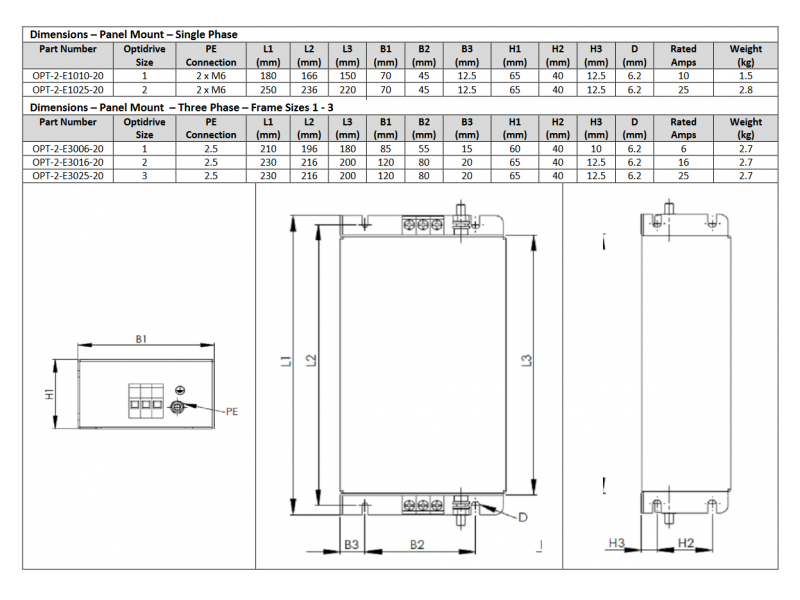

U tehničkoj dokumentaciji se mogu naći pojedinačne dimenzije, shema vezivanja, kao i ostale bitne tehničke karakteristike.

EMC filteri smanjuju elektromagnetne smetnje između frekventnog regulatora i izvora napajanja. Svi frekventni regulatori proizvođača Invertek Drives imaju ugrađen interni EMC filter i on je u većini slučajeva dovoljan. Međutim u specifičnim slučajevima, kada je želja korisnika ili je projektom zahtevan viši nivo zaštite od EM smetnji, moguće je ugraditi eksterni EMC filter. Rešenje koje pruža najviše sigurnosti jeste svakako instalacija eksternog EMC filtera na frekventni regulator koji već ima fabrički ugrađen interni EMC filter.

EMC filteri Invertek Drives proizvedeni su u skladu sa Evropskim i svetskim standardima a sertifikate možete preuzeti na našem sajtu.

Electrical Specification – Single Phase					Electrical Specification – Three Phase
Voltage Range	200 – 250 VAC				Voltage Range		380 – 480 VAC
Frequency Range	48 – 62Hz				Frequency Range		48 – 62Hz
Leakage Current	OPT-2-E1010-00		< 5mA		Leakage Current		OPT-2-E3006-00		< 10mA
	OPT-2-E1025-00		< 5mA				OPT-2-E3016-00		< 35mA
							OPT-2-E3025-00		< 35mA
							OPT-2-E3050-20		< 180mA
							OPT-2-E3080-20		< 200mA
							OPT-2-E3180-20		< 220mA
							OPT-2-E3300-00		< 260mA
							OPT-2-E3500-00		< 100mA

Drive & Filter Compatibility
The following table shows the EMC filter to be used with each respective drive rating.
1 Phase Input, 230 Volt AC Supply, Drive fitted with internal EMC Filter
Frame Size	kW	HP	EMC Filter Model Code	Optidrive E2		Optidrive P2		Optidrive Eco		Optidrive Elevator
1	0.37	0.5	OPT-2-E1010-xx	ü		ü		ü
	0.75	1	OPT-2-E1025-xx	ü		ü		ü
	1.5	2	OPT-2-E1025-xx	ü		ü		ü
2	1.5	2	OPT-2-E1025-xx	ü		ü		ü
	2.2	3	OPT-2-E1025-xx	ü		ü		ü
3 Phase Input, 400 Volt AC Supply, Drive fitted with internal EMC Filter
Frame Size	kW	HP	EMC Filter Model Code	Optidrive E2		Optidrive P2		Optidrive Eco		Optidrive Elevator
1	0.75	1	OPT-2-E3006-xx	ü
	1.5	2	OPT-2-E3006-xx	ü
2	1.5	2	OPT-2-E3006-xx	ü		ü		ü		ü
	2.2	3	OPT-2-E3016-xx	ü		ü		ü		ü
	4	5	OPT-2-E3016-xx	ü		ü		ü		ü
3	5.5	7.5	OPT-2-E3016-xx	ü		ü		ü		ü
	7.5	10	OPT-2-E3025-xx	ü		ü		ü		ü
	11	15	OPT-2-E3025-xx	ü		ü		ü		ü
4	11	15	OPT-2-E3025-xx			ü		ü		ü
	15	20	OPT-2-E3050-20			ü		ü		ü
	18.5	25	OPT-2-E3050-20			ü		ü		ü
	22	30	OPT-2-E3050-20			ü		ü		ü
5	30	40	OPT-2-E3080-20			ü		ü		ü
	37	50	OPT-2-E3080-20			ü		ü		ü
	45	60	OPT-2-E3180-20					ü
6	45	60	OPT-2-E3180-20			ü
	55	75	OPT-2-E3180-20			ü		ü
	75	100	OPT-2-E3180-20			ü		ü
	90	120	OPT-2-E3180-20			ü		ü
7	110	150	OPT-2-E3300-00			ü		ü
	132	175	OPT-2-E3300-00			ü		ü
	160	250	OPT-2-E3300-00			ü		ü
8	200	300	OPT-2-E3500-00			ü		ü
	250	350	OPT-2-E3500-00			ü		ü

82-OPT-2-FILTER-IN EMC Filters User Guide Iss 1.10
