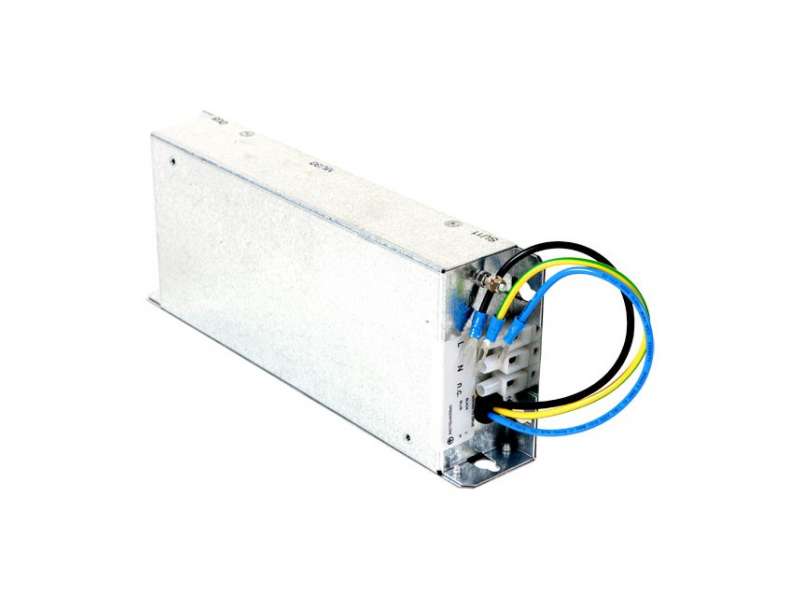

INVERTEK DRIVES EMC filter trofazni, struje do 16 A, IP66 ; OPT-2-E3016-66
Eksterni EMC filter, proizvođača Invertek Drives, trofazni, za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 16A. Izrađen...
Cena bez pdv-a: 36.662,65 |
Cena sa pdv-om: 43.995,17 |
Eksterni EMC filter, proizvođača Invertek Drives, trofazni, za instalaciju u kombinaciji sa frekventnim regulatorima čija je nominalna struja do 16A. Izrađen u IP66 izvedbi.
Funkcija- Povećanje elektromagnetne kompatibilnosti

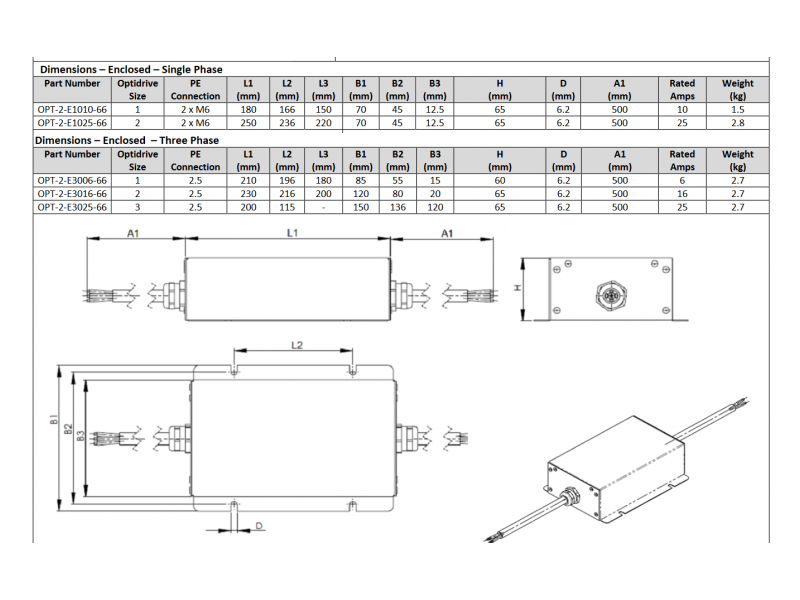

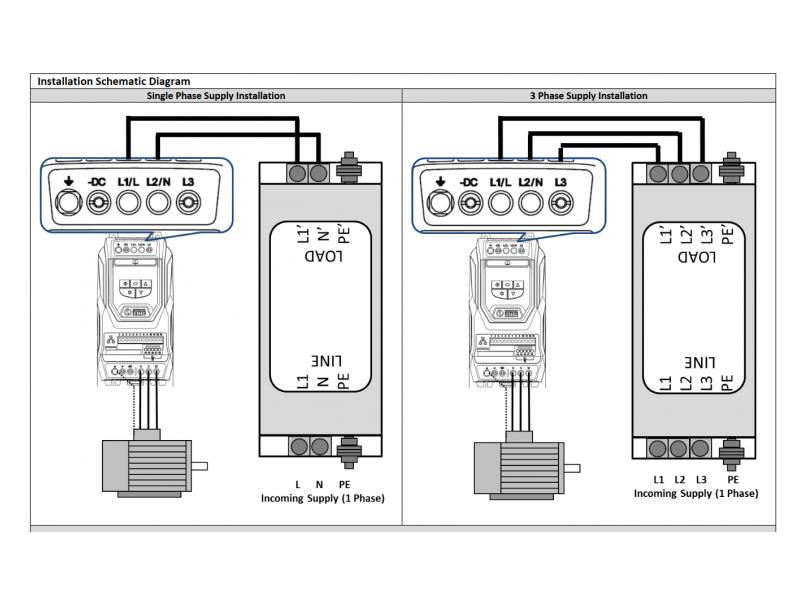

U tehničkoj dokumentaciji se mogu naći pojedinačne dimenzije, shema vezivanja, kao i ostale bitne tehničke karakteristike.
EMC filteri smanjuju elektromagnetne smetnje između frekventnog regulatora i izvora napajanja. Svi frekventni regulatori proizvođača Invertek Drives imaju ugrađen interni EMC filter i on je u većini slučajeva dovoljan. Međutim u specifičnim slučajevima, kada je želja korisnika ili je projektom zahtevan viši nivo zaštite od EM smetnji, moguće je ugraditi eksterni EMC filter. Rešenje koje pruža najviše sigurnosti jeste svakako instalacija eksternog EMC filtera na frekventni regulator koji već ima fabrički ugrađen interni EMC filter.
EMC filteri Invertek Drives proizvedeni su u skladu sa Evropskim i svetskim standardima a sertifikate možete preuzeti na našem sajtu.
Funkcija- Povećanje elektromagnetne kompatibilnosti
U tehničkoj dokumentaciji se mogu naći pojedinačne dimenzije, shema vezivanja, kao i ostale bitne tehničke karakteristike.
EMC filteri smanjuju elektromagnetne smetnje između frekventnog regulatora i izvora napajanja. Svi frekventni regulatori proizvođača Invertek Drives imaju ugrađen interni EMC filter i on je u većini slučajeva dovoljan. Međutim u specifičnim slučajevima, kada je želja korisnika ili je projektom zahtevan viši nivo zaštite od EM smetnji, moguće je ugraditi eksterni EMC filter. Rešenje koje pruža najviše sigurnosti jeste svakako instalacija eksternog EMC filtera na frekventni regulator koji već ima fabrički ugrađen interni EMC filter.
EMC filteri Invertek Drives proizvedeni su u skladu sa Evropskim i svetskim standardima a sertifikate možete preuzeti na našem sajtu.
| Electrical Specification – Single Phase | Electrical Specification – Three Phase | |||||||||
| Voltage Range | 200 – 250 VAC | Voltage Range | 380 – 480 VAC | |||||||
| Frequency Range | 48 – 62Hz | Frequency Range | 48 – 62Hz | |||||||
| Leakage Current | OPT-2-E1010-00 | < 5mA | Leakage Current | OPT-2-E3006-00 | < 10mA | |||||
| OPT-2-E1025-00 | < 5mA | OPT-2-E3016-00 | < 35mA | |||||||
| OPT-2-E3025-00 | < 35mA | |||||||||
| OPT-2-E3050-20 | < 180mA | |||||||||
| OPT-2-E3080-20 | < 200mA | |||||||||
| OPT-2-E3180-20 | < 220mA | |||||||||
| OPT-2-E3300-00 | < 260mA | |||||||||
| OPT-2-E3500-00 | < 100mA | |||||||||
| Drive & Filter Compatibility | ||||||||||
| The following table shows the EMC filter to be used with each respective drive rating. | ||||||||||
| 1 Phase Input, 230 Volt AC Supply, Drive fitted with internal EMC Filter | ||||||||||
| Frame Size | kW | HP | EMC Filter Model Code |
Optidrive E2 |
Optidrive P2 |
Optidrive Eco |
Optidrive Elevator |
|||
|
1 |
0.37 | 0.5 | OPT-2-E1010-xx | ü | ü | ü | ||||
| 0.75 | 1 | OPT-2-E1025-xx | ü | ü | ü | |||||
| 1.5 | 2 | OPT-2-E1025-xx | ü | ü | ü | |||||
| 2 | 1.5 | 2 | OPT-2-E1025-xx | ü | ü | ü | ||||
| 2.2 | 3 | OPT-2-E1025-xx | ü | ü | ü | |||||
| 3 Phase Input, 400 Volt AC Supply, Drive fitted with internal EMC Filter | ||||||||||
| Frame Size | kW | HP | EMC Filter Model Code |
Optidrive E2 |
Optidrive P2 |
Optidrive Eco |
Optidrive Elevator |
|||
| 1 | 0.75 | 1 | OPT-2-E3006-xx | ü | ||||||
| 1.5 | 2 | OPT-2-E3006-xx | ü | |||||||
|
2 |
1.5 | 2 | OPT-2-E3006-xx | ü | ü | ü | ü | |||
| 2.2 | 3 | OPT-2-E3016-xx | ü | ü | ü | ü | ||||
| 4 | 5 | OPT-2-E3016-xx | ü | ü | ü | ü | ||||
|
3 |
5.5 | 7.5 | OPT-2-E3016-xx | ü | ü | ü | ü | |||
| 7.5 | 10 | OPT-2-E3025-xx | ü | ü | ü | ü | ||||
| 11 | 15 | OPT-2-E3025-xx | ü | ü | ü | ü | ||||
|
4 |
11 | 15 | OPT-2-E3025-xx | ü | ü | ü | ||||
| 15 | 20 | OPT-2-E3050-20 | ü | ü | ü | |||||
| 18.5 | 25 | OPT-2-E3050-20 | ü | ü | ü | |||||
| 22 | 30 | OPT-2-E3050-20 | ü | ü | ü | |||||
|
5 |
30 | 40 | OPT-2-E3080-20 | ü | ü | ü | ||||
| 37 | 50 | OPT-2-E3080-20 | ü | ü | ü | |||||
| 45 | 60 | OPT-2-E3180-20 | ü | |||||||
|
6 |
45 | 60 | OPT-2-E3180-20 | ü | ||||||
| 55 | 75 | OPT-2-E3180-20 | ü | ü | ||||||
| 75 | 100 | OPT-2-E3180-20 | ü | ü | ||||||
| 90 | 120 | OPT-2-E3180-20 | ü | ü | ||||||
|
7 |
110 | 150 | OPT-2-E3300-00 | ü | ü | |||||
| 132 | 175 | OPT-2-E3300-00 | ü | ü | ||||||
| 160 | 250 | OPT-2-E3300-00 | ü | ü | ||||||
| 8 | 200 | 300 | OPT-2-E3500-00 | ü | ü | |||||
| 250 | 350 | OPT-2-E3500-00 | ü | ü | ||||||
-
82-OPT-2-FILTER-IN EMC Filters User Guide Iss 1.10
