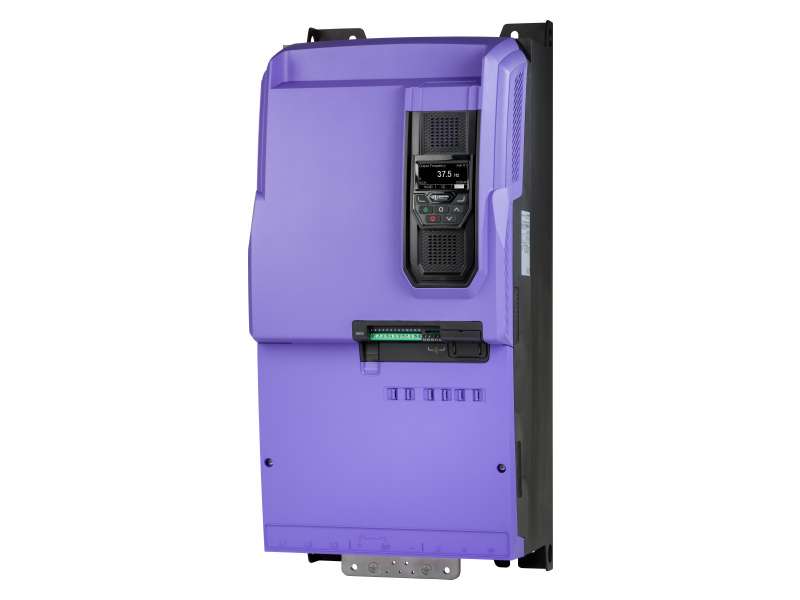

INVERTEK DRIVES Optidrive Eco, 110kW, IP20 ; ODV-3-642020-3F12-MN
Invertek Optidrive Eco, ODV-3-642020-3F12-MN trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 110kW, izlazne struje 202A u IP20 izvedbi Frekventni regulator...
Cena bez pdv-a: 604.472,20 |
Cena sa pdv-om: 725.366,64 |
Invertek Optidrive Eco, ODV-3-642020-3F12-MN trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 110kW, izlazne struje 202A u IP20 izvedbi Frekventni regulator specijalizovan za upravljanje varijabilnim opterećenjima poput pumpi i ventilatora.
PID regulacija po temperaturi,pritisku, protoku, nivou tečnosti i sl.
Moguće programiranje PLC funkcija.
Fabrički ugrađen filter protiv EM smetnji
Specijalizovane opcije za kontrolu rada pumpi :
Pored standardnih opcija, odlikuje se nizom mogućnosti koje daju poboljšanu kontrolu rada pumpe. Prva je izbor između vektorskog upravljanja prilagođenog varijabilnom opterećenju kakvo je pumpa I klasičnog podešavanja V/f karakteristike gde nam je cilj ušteda energije pri malim brzinama pumpe. Invertek Optidrive Eco Pump nudi I poseban režim uštede energije, tada ne moramo ručno podešavati V/f krivu. PID kontrola I Standby mod su standardna opcija kao I brojni načini zadavanja reference ( Potenciometar, terminali, komunikacijski protocol) . Korišćenjem Optidrive Eco Pump , doprinosimo redukciji štetnih harmonika. Možemo birati prekidačke PWM učestanosti u rasponu 4-32kHz. Projektanti ovog pretvarača su posvetili pažnju I smanjenju buke, što može biti korisno za stambeno-poslovne objekte ili bilo koju primenu gde buku treba izbegavati.
Optidrive Eco Pump ima standardnu mogućnost merenja izlazne struje u 5 karakterističnih tačaka izlazne frekvencije I na osnovu toga može da detektuje tzv.suvi start (Dry run protection) , zagušenje pumpe (Pump Blockage protection) , ili oštećeno radno kolo pumpe. Takođe je standardno korišćena opcija podešavanje vremena ciklusa samočišćenja pumpe kao I grejanje motora ,kada nije u radu, iz razloga sprečavanja kondenzacije.
Nešto što svakako predstavlja prednost u određenim projektima jeste moguć ByPass režim, zatim rad pumpi u kaskadi I na principu Master-Slave. Optidrive Eco Pump omogućava to kao I režim gde je potrebno zadati više reference tzv.(Multi setpoint).
Komunikacijski protokoli koji su fabrički ugrađeni su BACnet I MODBUS RTU . Opciono , može se koristiti I Profinet, Profibus, DeviceNet , Ethernet. Ono gde se Invertek posebno ističe je softverska podrška I dijagnostika. Kao podrška tu je naravno I softver OPTITOOLS koji omogućava praćenje u realnom vremenu svih bitnih veličina kao I grafički prikaz izlazne struje, izlaznog napona, PID reference, signala povratne sprege I ostalo I time nam omogućava nadziranje rada celog elektromotornog pogona. Ono što takođe treba pomenuti je posedovanje sopstvenog internog PLC , I u softveru OPTITOOLS je moguće programirati jednostavnije PLC funkcije, što donosi mogućnost uštede jer u nekim slučajevima nema potrebe za nabavkom eksternog PLC-a.
PID regulacija po temperaturi,pritisku, protoku, nivou tečnosti i sl.
Moguće programiranje PLC funkcija.
Fabrički ugrađen filter protiv EM smetnji
Specijalizovane opcije za kontrolu rada pumpi :
Pored standardnih opcija, odlikuje se nizom mogućnosti koje daju poboljšanu kontrolu rada pumpe. Prva je izbor između vektorskog upravljanja prilagođenog varijabilnom opterećenju kakvo je pumpa I klasičnog podešavanja V/f karakteristike gde nam je cilj ušteda energije pri malim brzinama pumpe. Invertek Optidrive Eco Pump nudi I poseban režim uštede energije, tada ne moramo ručno podešavati V/f krivu. PID kontrola I Standby mod su standardna opcija kao I brojni načini zadavanja reference ( Potenciometar, terminali, komunikacijski protocol) . Korišćenjem Optidrive Eco Pump , doprinosimo redukciji štetnih harmonika. Možemo birati prekidačke PWM učestanosti u rasponu 4-32kHz. Projektanti ovog pretvarača su posvetili pažnju I smanjenju buke, što može biti korisno za stambeno-poslovne objekte ili bilo koju primenu gde buku treba izbegavati.
Optidrive Eco Pump ima standardnu mogućnost merenja izlazne struje u 5 karakterističnih tačaka izlazne frekvencije I na osnovu toga može da detektuje tzv.suvi start (Dry run protection) , zagušenje pumpe (Pump Blockage protection) , ili oštećeno radno kolo pumpe. Takođe je standardno korišćena opcija podešavanje vremena ciklusa samočišćenja pumpe kao I grejanje motora ,kada nije u radu, iz razloga sprečavanja kondenzacije.
Nešto što svakako predstavlja prednost u određenim projektima jeste moguć ByPass režim, zatim rad pumpi u kaskadi I na principu Master-Slave. Optidrive Eco Pump omogućava to kao I režim gde je potrebno zadati više reference tzv.(Multi setpoint).
Komunikacijski protokoli koji su fabrički ugrađeni su BACnet I MODBUS RTU . Opciono , može se koristiti I Profinet, Profibus, DeviceNet , Ethernet. Ono gde se Invertek posebno ističe je softverska podrška I dijagnostika. Kao podrška tu je naravno I softver OPTITOOLS koji omogućava praćenje u realnom vremenu svih bitnih veličina kao I grafički prikaz izlazne struje, izlaznog napona, PID reference, signala povratne sprege I ostalo I time nam omogućava nadziranje rada celog elektromotornog pogona. Ono što takođe treba pomenuti je posedovanje sopstvenog internog PLC , I u softveru OPTITOOLS je moguće programirati jednostavnije PLC funkcije, što donosi mogućnost uštede jer u nekim slučajevima nema potrebe za nabavkom eksternog PLC-a.
Input Ratings
| Supply Voltage | 380-480 V |
| Input Phases | 3 |
| Supply Current Continuous | 189.8 A |
| Supply Fuse or MCB (Type B) | 250 A |
Output Ratings
| Motor Output Rating | 110 kW (175 HP) |
| Output Voltage | 0 – Supply Voltage |
| Output Current | 202 A |
Cable Information
| Max Supply Cable Size | 150 mm² (0.23 sq in) |
| Max Motor Cable Size | 150 mm² (0.23 sq in) |
| Max Motor Cable Length | 100 m (328 ft) |
Factory Build Options
| EMC Filter | Internal EMC |
| Brake Transistor | No Brake Transistor |
| Enclosure | IP20 |
| Display | TFT Display |
| PCB Coating | Standard |
Drive Dimensions
| Size | 6B |
| Height | 726 mm (28.58 in) |
| Width | 330 mm (12.99 in) |
| Depth | 320 mm (12.6 in) |
| Weight | 43 kg (94.8 lbs) |
| Fixings | - |
Packaged Dimensions
| Height | 380 mm (14.96 in) |
| Width | 375 mm (14.76 in) |
| Depth | 785 mm (30.91 in) |
| Weight | 46 kg (101.41 lbs) |
| Overload | 110% |
| Duty | Normal |
| Dynamic Braking | No |
| Weight | 43kg |
| Control Type | ECO Vector |
| Input Frequency | 48-62Hz |
| Output Frequency | 0-500Hz |
| Max Temperature | 40 ͦC |
| Digital Inputs | 5 |
| Digital Outputs | 2 |
| Analogue Inputs/Ps | 2 |
| Analogue Outputs/Ps | 2 |
| Output relay(s) | 2 |
| Serial Comms | Modbus, Bacnet |
| Approvals | UL. cUL, C- Tick, Gost R, ROHS |
-
GB Optidrive ECO User Guide
-
Invertek Drives ODV-3-642020-3F12-MN Datasheet
