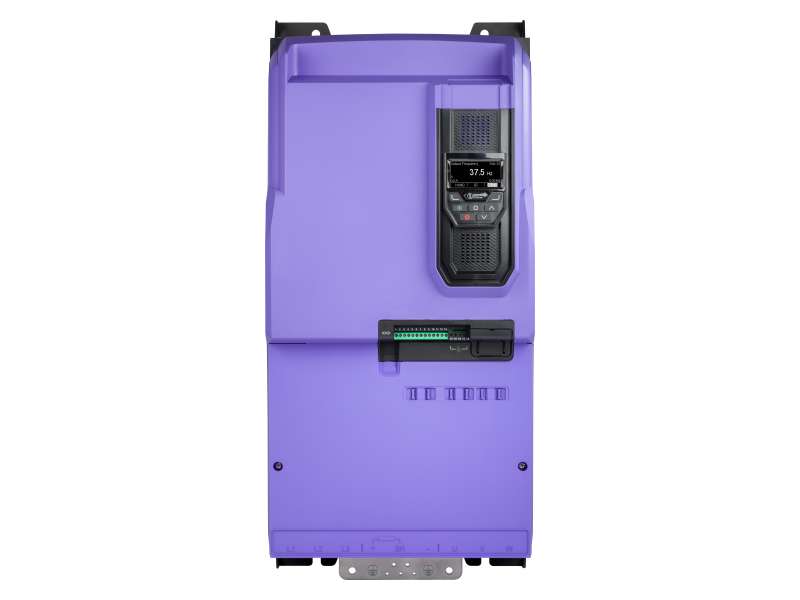

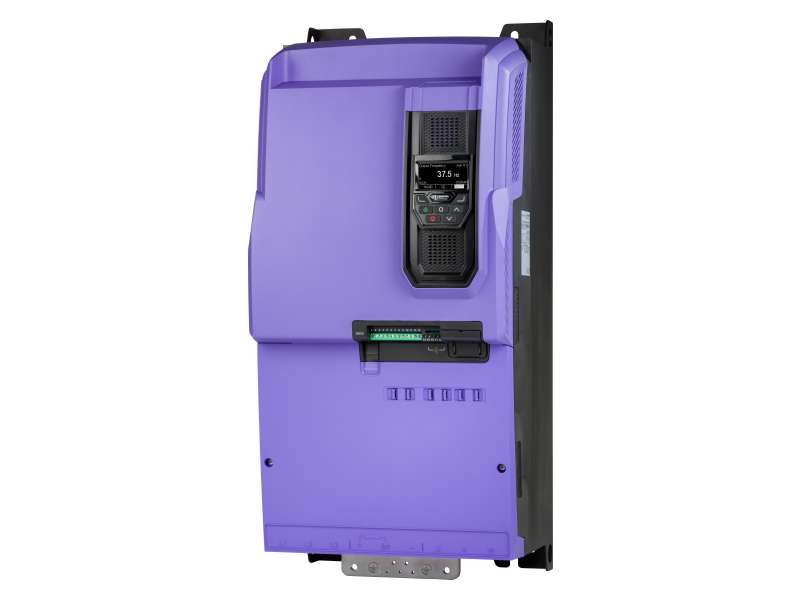

INVERTEK DRIVES Optidrive Eco, 90kw, IP20 ; ODV-3-641800-3F12-MN
Invertek Optidrive Eco, ODV-3-641800-3F12-MN trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 90kW, izlazne struje 180A u IP20 izvedbi Frekventni regulator...
Cena bez pdv-a: 548.428,97 |
Cena sa pdv-om: 658.114,76 |
Invertek Optidrive Eco, ODV-3-641800-3F12-MN trofazni ulaz 3x400V, 400V trofazni izlaz , izlazne snage 90kW, izlazne struje 180A u IP20 izvedbi Frekventni regulator specijalizovan za upravljanje varijabilnim opterećenjima poput pumpi i ventilatora.
PID regulacija po temperaturi,pritisku, protoku, nivou tečnosti i sl.
Moguće programiranje PLC funkcija.
Fabrički ugrađen filter protiv EM smetnji
Specijalizovane opcije za kontrolu rada pumpi :
Pored standardnih opcija, odlikuje se nizom mogućnosti koje daju poboljšanu kontrolu rada pumpe. Prva je izbor između vektorskog upravljanja prilagođenog varijabilnom opterećenju kakvo je pumpa I klasičnog podešavanja V/f karakteristike gde nam je cilj ušteda energije pri malim brzinama pumpe. Invertek Optidrive Eco Pump nudi I poseban režim uštede energije, tada ne moramo ručno podešavati V/f krivu. PID kontrola I Standby mod su standardna opcija kao I brojni načini zadavanja reference ( Potenciometar, terminali, komunikacijski protocol) . Korišćenjem Optidrive Eco Pump , doprinosimo redukciji štetnih harmonika. Možemo birati prekidačke PWM učestanosti u rasponu 4-32kHz. Projektanti ovog pretvarača su posvetili pažnju I smanjenju buke, što može biti korisno za stambeno-poslovne objekte ili bilo koju primenu gde buku treba izbegavati.
Optidrive Eco Pump ima standardnu mogućnost merenja izlazne struje u 5 karakterističnih tačaka izlazne frekvencije I na osnovu toga može da detektuje tzv.suvi start (Dry run protection) , zagušenje pumpe (Pump Blockage protection) , ili oštećeno radno kolo pumpe. Takođe je standardno korišćena opcija podešavanje vremena ciklusa samočišćenja pumpe kao I grejanje motora ,kada nije u radu, iz razloga sprečavanja kondenzacije.
Nešto što svakako predstavlja prednost u određenim projektima jeste moguć ByPass režim, zatim rad pumpi u kaskadi I na principu Master-Slave. Optidrive Eco Pump omogućava to kao I režim gde je potrebno zadati više reference tzv.(Multi setpoint).
Komunikacijski protokoli koji su fabrički ugrađeni su BACnet I MODBUS RTU . Opciono , može se koristiti I Profinet, Profibus, DeviceNet , Ethernet. Ono gde se Invertek posebno ističe je softverska podrška I dijagnostika. Kao podrška tu je naravno I softver OPTITOOLS koji omogućava praćenje u realnom vremenu svih bitnih veličina kao I grafički prikaz izlazne struje, izlaznog napona, PID reference, signala povratne sprege I ostalo I time nam omogućava nadziranje rada celog elektromotornog pogona. Ono što takođe treba pomenuti je posedovanje sopstvenog internog PLC , I u softveru OPTITOOLS je moguće programirati jednostavnije PLC funkcije, što donosi mogućnost uštede jer u nekim slučajevima nema potrebe za nabavkom eksternog PLC-a.
PID regulacija po temperaturi,pritisku, protoku, nivou tečnosti i sl.
Moguće programiranje PLC funkcija.
Fabrički ugrađen filter protiv EM smetnji
Specijalizovane opcije za kontrolu rada pumpi :
Pored standardnih opcija, odlikuje se nizom mogućnosti koje daju poboljšanu kontrolu rada pumpe. Prva je izbor između vektorskog upravljanja prilagođenog varijabilnom opterećenju kakvo je pumpa I klasičnog podešavanja V/f karakteristike gde nam je cilj ušteda energije pri malim brzinama pumpe. Invertek Optidrive Eco Pump nudi I poseban režim uštede energije, tada ne moramo ručno podešavati V/f krivu. PID kontrola I Standby mod su standardna opcija kao I brojni načini zadavanja reference ( Potenciometar, terminali, komunikacijski protocol) . Korišćenjem Optidrive Eco Pump , doprinosimo redukciji štetnih harmonika. Možemo birati prekidačke PWM učestanosti u rasponu 4-32kHz. Projektanti ovog pretvarača su posvetili pažnju I smanjenju buke, što može biti korisno za stambeno-poslovne objekte ili bilo koju primenu gde buku treba izbegavati.
Optidrive Eco Pump ima standardnu mogućnost merenja izlazne struje u 5 karakterističnih tačaka izlazne frekvencije I na osnovu toga može da detektuje tzv.suvi start (Dry run protection) , zagušenje pumpe (Pump Blockage protection) , ili oštećeno radno kolo pumpe. Takođe je standardno korišćena opcija podešavanje vremena ciklusa samočišćenja pumpe kao I grejanje motora ,kada nije u radu, iz razloga sprečavanja kondenzacije.
Nešto što svakako predstavlja prednost u određenim projektima jeste moguć ByPass režim, zatim rad pumpi u kaskadi I na principu Master-Slave. Optidrive Eco Pump omogućava to kao I režim gde je potrebno zadati više reference tzv.(Multi setpoint).
Komunikacijski protokoli koji su fabrički ugrađeni su BACnet I MODBUS RTU . Opciono , može se koristiti I Profinet, Profibus, DeviceNet , Ethernet. Ono gde se Invertek posebno ističe je softverska podrška I dijagnostika. Kao podrška tu je naravno I softver OPTITOOLS koji omogućava praćenje u realnom vremenu svih bitnih veličina kao I grafički prikaz izlazne struje, izlaznog napona, PID reference, signala povratne sprege I ostalo I time nam omogućava nadziranje rada celog elektromotornog pogona. Ono što takođe treba pomenuti je posedovanje sopstvenog internog PLC , I u softveru OPTITOOLS je moguće programirati jednostavnije PLC funkcije, što donosi mogućnost uštede jer u nekim slučajevima nema potrebe za nabavkom eksternog PLC-a.
| Snaga (kW) | 90 |
| Snaga (HP) | 120 |
| Ulazni napon | 380-480V |
| Izlazni napon | 0-input Voltage |
| Broj ulaznih faza | 3 |
| Izlazna struja | 180A |
| Ulazna struja | 183.7A |
| Stepen IP zaštite kućišta | IP20 |
| Širina | 330mm |
| Visina | 726mm |
| Dubina | 320mm |
| Veličina kućišta | 6B |
| Preopterećenje | 110% |
| Vrsta pogona | Normalan |
| Dinamičko kočenje | Ne |
| Masa | 43kg |
| Vrsta upravljanja | ECO Vektorsko upravljanje |
| Ulazna učestanost | 48-62Hz |
| Izlazna učestanost | 0-500Hz |
| Maksimalna radna temperatura | 40 ͦC |
| Broj digitalnih ulaza | 5 |
| Broj digitalnih izlaza | 2 |
| Broj analognih ulaza(izborno) | 2 |
| Broj analognih izlaza(izborno) | 2 |
| Broj relejnih izlaza | 2 |
| Serijska komunikacija | Modbus, Bacnet |
| Odobrenja | UL. cUL, C- Tick, Gost R, ROHS |
-
GB Optidrive ECO User Guide
