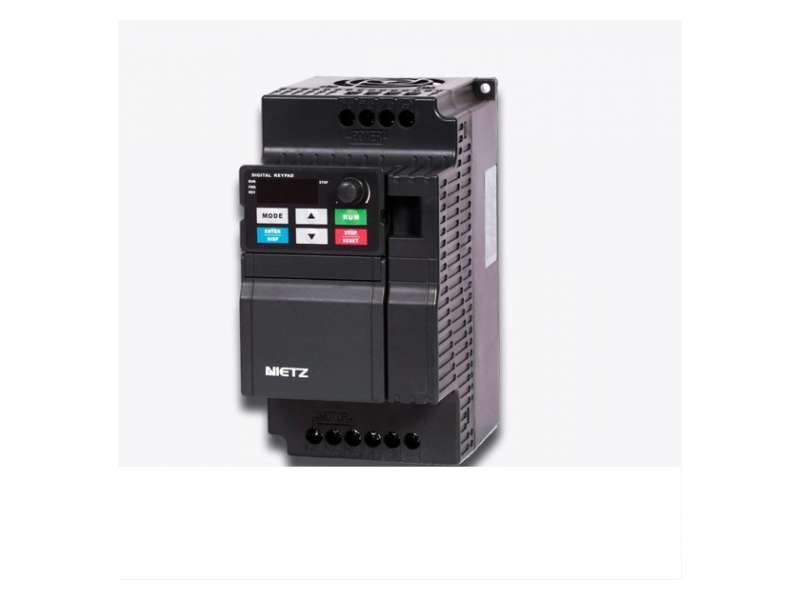

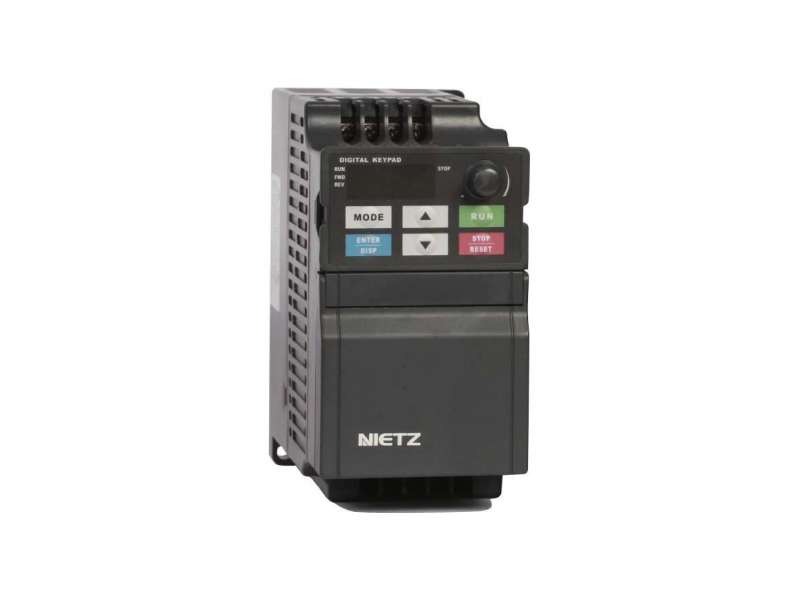

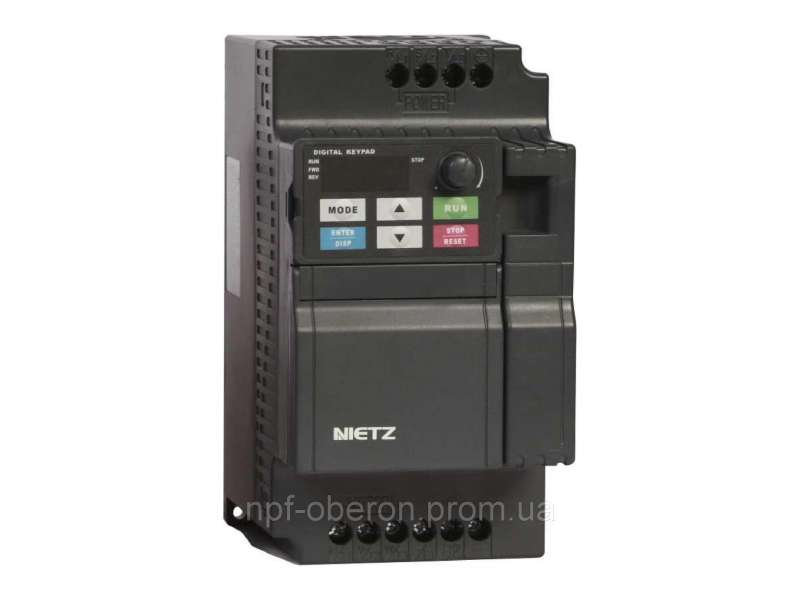

NIETZ NZ2000 series 3.7/5.5kW three phase input ; NZ2400-03R7G/05R5P
NZ2000 serija frekventnih regulatora proizvođača NIETZ. Frekventni regulator, NZ2000 , izlazne snage G tip 3.7kW( konstantni momenat opterećenja), odnosno P tip...
Cena bez pdv-a: 30.067,25 |
Cena sa pdv-om: 36.080,70 |
NZ2000 serija frekventnih regulatora proizvođača NIETZ.
Frekventni regulator, NZ2000 , izlazne snage G tip 3.7kW( konstantni momenat opterećenja), odnosno P tip 5.5kW ( za varijabilni momenat opterećenja) , sa trofaznim ulazom i izlazom, izlazne struje P tip/ G tip 9.0/13.0A u IP20 izvedbi.
Vektorsko upravljanje u otvorenoj petlji ili V/f upravljanje sa mogućnošću podešavanja V/f krive.
Ističe se po pouzdanosti i kompaktnosti.
Dostupni opseg snaga :
Monofazni ulaz, trofazni izlaz : 0.4-3.7kW
Trofazni ulaz , trofazni izlaz : 0.4-450kW
Frekventni regulator široke primene, od varijabilnih opterećenja poput ventilatora i pumpi, do konstantnih opterećenja poput pokretnih traka, drobilica, alatnih mašina i sl.
Ugrađen kočioni tranzistor , tako da postoji mogućnost ugradnje kočionog otpornika.
Moguće je preopterećenje od 150% u intervalu od 60s
Frekventni regulator, NZ2000 , izlazne snage G tip 3.7kW( konstantni momenat opterećenja), odnosno P tip 5.5kW ( za varijabilni momenat opterećenja) , sa trofaznim ulazom i izlazom, izlazne struje P tip/ G tip 9.0/13.0A u IP20 izvedbi.
Vektorsko upravljanje u otvorenoj petlji ili V/f upravljanje sa mogućnošću podešavanja V/f krive.
Ističe se po pouzdanosti i kompaktnosti.
Dostupni opseg snaga :
Monofazni ulaz, trofazni izlaz : 0.4-3.7kW
Trofazni ulaz , trofazni izlaz : 0.4-450kW
Frekventni regulator široke primene, od varijabilnih opterećenja poput ventilatora i pumpi, do konstantnih opterećenja poput pokretnih traka, drobilica, alatnih mašina i sl.
Ugrađen kočioni tranzistor , tako da postoji mogućnost ugradnje kočionog otpornika.
Moguće je preopterećenje od 150% u intervalu od 60s
| Karakteristika | ||
|
Standardne funkcije |
Režim upravljanja | Klasišan V/f režim upravljanja |
| Vektorsko upravljanje bez senzora ( u otvorenoj petlji) | ||
| Maksimalna izlazna frekvencija | U V/f upravljanju 0-3200Hz | |
| U vektorskom upravljanju 0-320Hz | ||
|
Prekidačka učestanost (učestanost PWM) |
1-16kHz | |
| Rezolucija podešavanja frekvencije | Digitalno : 0.01Hz | |
| Analogno : 0.025% od maksimalne frekvencije | ||
| Polazni momenat | G tip : na 0.5Hz /150% nominalnog momenta ( u vektorskom upravljanju) | |
| P tip : na 0.5 Hz /100% nominalnog momenta ( u vektorskom upravljanju) | ||
| Preciznost zadate brzine | ±0.2% ( u vektorskom upravljanju) | |
| Preciznost upravljanja momentom | ±20% | |
| Preopterećenje | G tip : 150% na 60s , 180% na 3s | |
| P tip : 120% na 60s ,150% na 3s | ||
|
Pojačanje momenta (Torque boost) |
Automatsko | |
| Ručno podešavanje : od 0.1% do 30% | ||
| Rampe ubrzanja i usporenja | Linearna rampa | |
| S-rampa | ||
| Vreme rampi u opsegu 0-6500s | ||
| Kočenje jednosmernom strujom | Kočenje jednosmernom strujom na brzinama : 0.0Hz do maksimalne brzine | |
| Vreme kočenja jednosmernom strujom 0.0-100.0s | ||
| Jačina jednosmerne struje kočenja : 0.0%-100.0% nominalne struje | ||
| Džog | Opseg frekvencije džoga : 0.0-50.0Hz | |
| Vreme ubrzanja/usporenja : 0.0- 6500.0Hz | ||
| Unapred postavljene brzine | Do 16 unapred postavljenih brzina, preko internog Plc-a ili uz pomoć promene stanja na digitalnim ulazima | |
| PID kontrola | Ugrađen PID regulator pomoću koga se lako realizuje upravljanje u zatvorenoj petlji | |
| Automatska regulacija napona | Obezbeđuje konstantan napon na izlazu i kada ima oscilacija ulaznog napona | |
| Zaštita od prenapona i prekomerne struje | Postoji merenje i automatska zaštita od prekomernog napona i prekomerne struje | |
| Ograničenje izlaznog momenta | Automatska kontrola izlaznog momenta, u cilju sprečavanja ulaska u grešku prekomerne struje | |
| Nestanak napona na mrezi | U kratkom vremenskom intervalu moguć je rad iz DC međukola | |
| V/f kriva | Moguće ručno podešavanje i prilagođavanje V/f krive | |
| Zaštite | Zaštita od kratkog spoja, zaštita od nestanka faze, zaštita od prekomerne struje, zaštita od prenapona, zaštita od preniskog napona, zaštita od prekomernog zagrevanja i od preopterećenja | |
| Komunikacioni protokol | Ugrađen Modbus Rtu ( RS 485) | |
|
Ulazi i izlazi |
Ulazni terminali | 6 multifunkcionalnih digitalnih ulaza , od kojih jedan podržava pulsni signal do 100kHz |
| 2 analogna ulaza od kojih jedan podržava 0-10V a drugi 0-10V i 4-20mA | ||
| Način zadavanja reference | Preko digitalnih ulaza, analognih ulaza (naponskih i strujnih) ,pulsnih ulaza, komunikacionog protokola | |
| Pomoćni izvori zadavanja reference | 10 | |
| Zadavanje komande starta | Preko tastature/ ulaznih terminala/ komunikacionog protokola | |
| Izlazni terminali | 1 digitalni izlaz | |
| 1 relejni izlaz | ||
| 1 analogni izlaz 0-20mA ili 0-10V | ||
|
Okruženje |
Način montaže | Unutra , preporučljivo da ne bude izložen jakom sunčanom zračenju. Instalacija u sredini bez vlage , prašine , isparenja od gasova |
| Nadmorska visina | Do 1000m nadmorske visine | |
| Temperatura ambijenta (radna) | -10 ͦ C-40 ͦ C ( moguć rad i do 50 ͦ C uz derating) | |
| Vlažnost | Do 95% bez kondenzacije | |
| Vibracije | Do 5.9 m / s2 | |
| Temperatura skladištenja | -20 ͦ C – 60 ͦ C | |
-
